Cara Membuat Grafik 3D Pada Matlab
langkah-langkah dalam pembuatannya adalah sebagai berikut :
1. definisikan nilai (domain) pada sumbu x
2. definisikan nilai (domain) pada sumbu y
3. buat bidang datar dengan fungsi meshgrid yang mempunyai parameter dari sumbu x dan y
4. definsikan fungsi untuk mendapatkan nilai z
5. gambar grafik fungsi z dengan menggunakan surf/mesh
berikut adalah contoh cara membuat grafik 3D
a. membuat grafik z = x^2+y^2
1. x=[-10:0.5:10];
2. y=[-10:0.5:10];
3. [x,y]=meshgrid(x,y);
4. z=x.^2+y.^2;
5. surf(x,y,z)

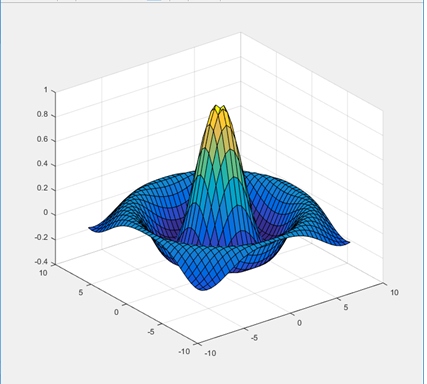

b. membuat grafik sin
1. x=[-10:0.5:10];
2. y=[-10:0.5:10];
3. [x,y]=meshgrid(x,y);
4. r=sqrt(x.^2+y.^2);
5. z=sinr./r;
6. surf(x,y,z)
c. membuat grafik cos
1. x=[-10:0.5:10];
2. y=[-10:0.5:10];
3. [x,y]=meshgrid(x,y);
4. r=sqrt(x.^2+y.^2);
5. z=cosr./r;
6. surf(x,y,z)

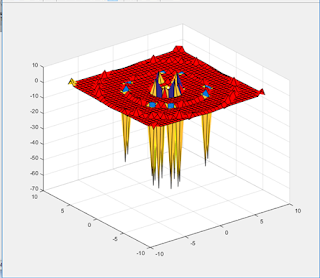

d. membuat grafik tan
1. x=[-10:0.5:10];
2. y=[-10:0.5:10];
3. [x,y]=meshgrid(x,y);
4. r=sqrt(x.^2+y.^2);
5. z=tanr./r;
6. surf(x,y,z)
e. membuat grafik cot
1. x=[-10:0.5:10];
2. y=[-10:0.5:10];
3. [x,y]=meshgrid(x,y);
4. r=sqrt(x.^2+y.^2);
5. z=cotr./r;
6. surf(x,y,z)
f. membuat grafik csc
1. x=[-10:0.5:10];
2. y=[-10:0.5:10];
3. [x,y]=meshgrid(x,y);
4. r=sqrt(x.^2+y.^2);
5. z=cscr./r;
6. surf(x,y,z)
g. membuat grafik sec
1. x=[-10:0.5:10];
2. y=[-10:0.5:10];
3. [x,y]=meshgrid(x,y);
4. r=sqrt(x.^2+y.^2);
5. z=secr./r;
6. surf(x,y,z)
h. membuat grafik z=y
1. x=[-10:0.5:10];
2. y=[-10:0.5:10];
3. [x,y]=meshgrid(x,y);
4. z=y
5. surf(x,y,z)
